单檐凉亭的木构架

作者: 更新时间:2019/10/5 13:50:47

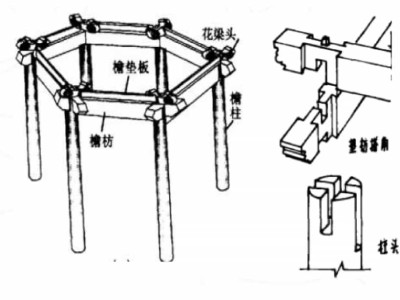

单檐亭木构架根据平面形状,首先设置若干根“承重柱”作为支立构件,在各根柱子的上部之间,用“檐枋”将其连接起来形成下部框架。再在柱顶上安置“花梁头”以承接檐檩,各花梁头之间填以垫板[4,5 ]。

另在各个柱子之间,分别在其上、下安装吊挂楣子和坐凳楣子,即可形成亭子的下架。

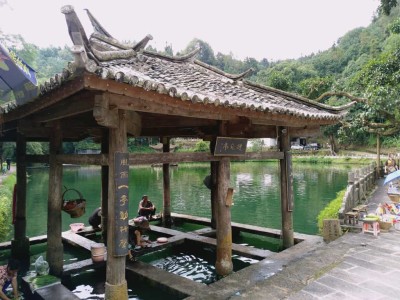

单檐凉亭结构

在花梁头上安置搭交“檐檩”,形成圈梁作用,这也是屋顶结构的第一层(即底层)圈梁。


在檐檩之上设置“井字趴梁或抹角梁”,梁上安置柁墩用来承接搭交金檩,故一般称为“交金墩”。在交金墩上安置“搭交金檩”,形成屋顶结构的第二层圈梁。


规格较大的亭子还应在金檩上横置一根“太平梁”,在太平梁上竖置“雷公柱”作为尖顶支撑构件。而规格较小的亭子可以省掉太平梁,雷公柱由下面所述的“由戗”支撑。


在第一圈和第二圈檩木的交角处安置角梁,各角梁尾端由延伸构件“由戗”与雷公柱插接形成攒尖结构(圆形亭可不需角梁,只需将由戗撑压在金檩上即可,但一定要设太平梁),这就是亭子的上架结构。
